[운영SW 활용]Einstar VEAG 운영 SW에서 편집하기

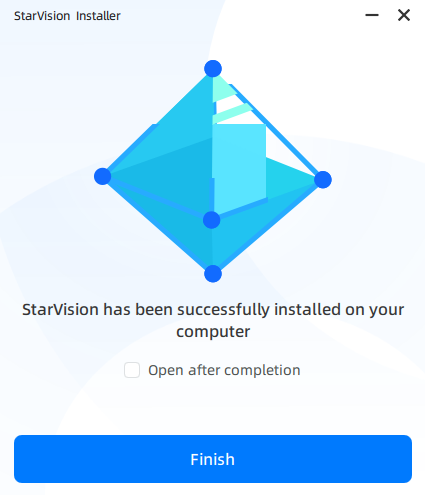

Einstar VEGA로 3D스캔 후 편집 및 stl 및 obj로 내보려면, StarVision Installer를 설치합니다

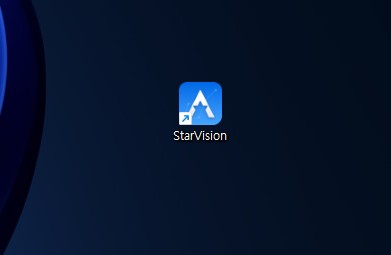

Einstar VEGA의 운영 SW인 "star Vision" 설치가 완료 되면 화면과 같이 아이콘이 생성 되고 시작을 위해 클릭 합니다.

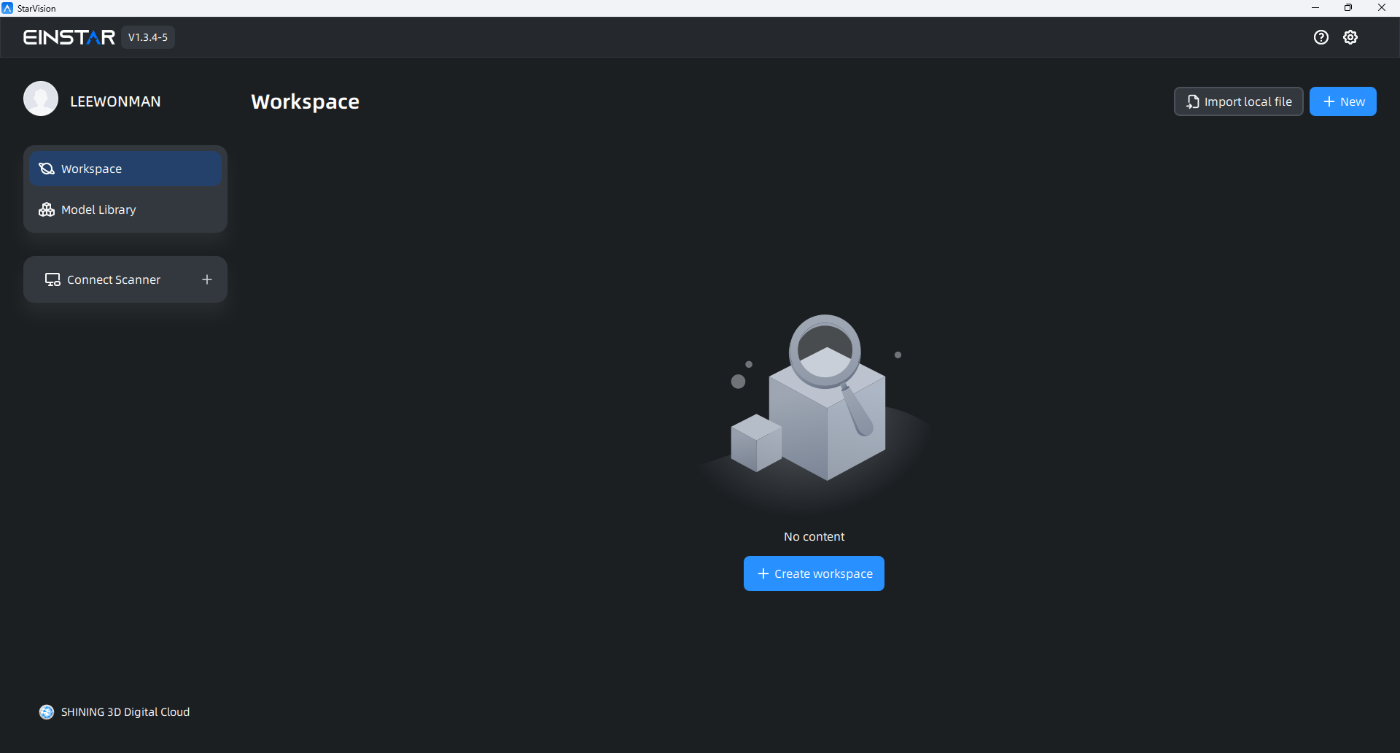

1) "Star Vision"이 실행되면 아래와 같이 프로그램이 열립니다.

2) Create Workspace를 열어 Proj 파일을 불러오면 3D스캔 파일을 편집할 수 있습니다.

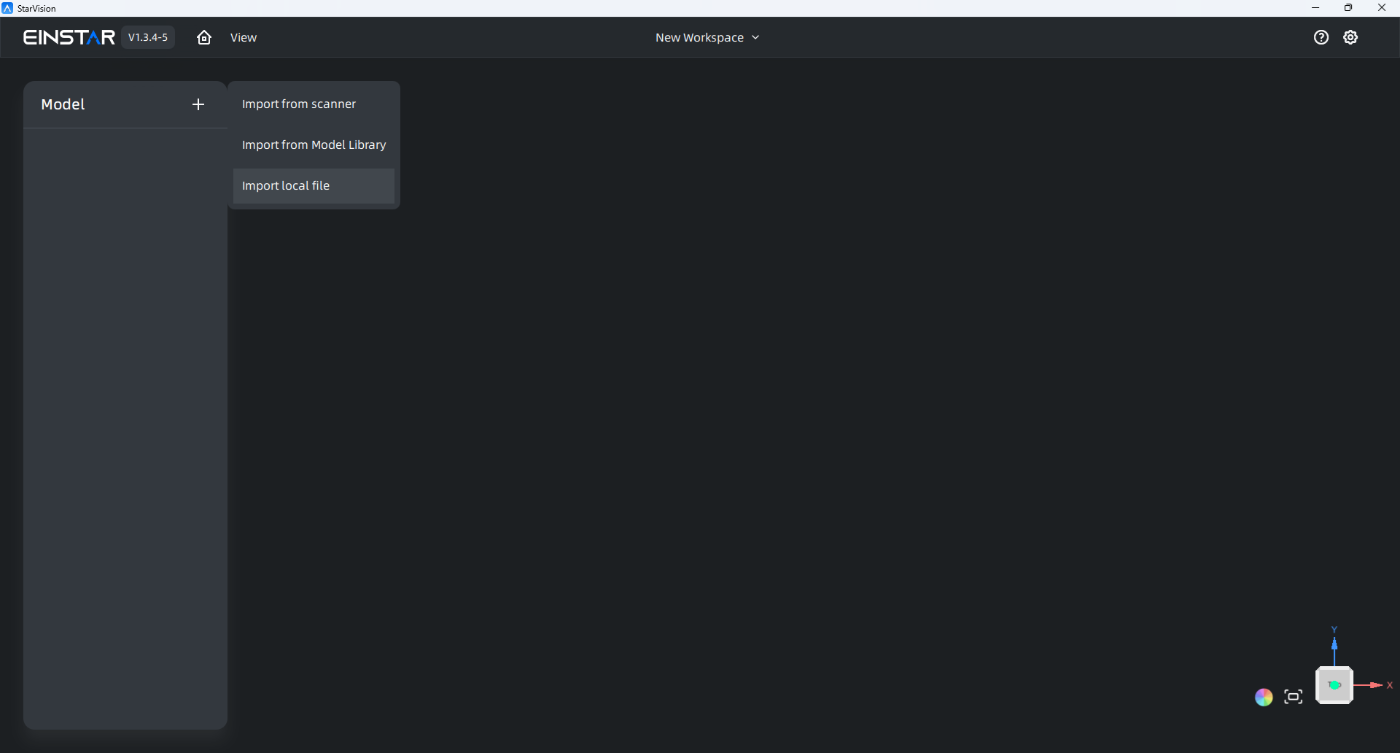

3) import local file을 클릭한 다운 받은 폴더 StarVisionAssetLibrary - WorkSpace 폴더를 엽니다.

4) 다운 받은 폴더 StarVisionAssetLibrary - WorkSpace 폴더의 확장장 proj 파일을 엽니다.

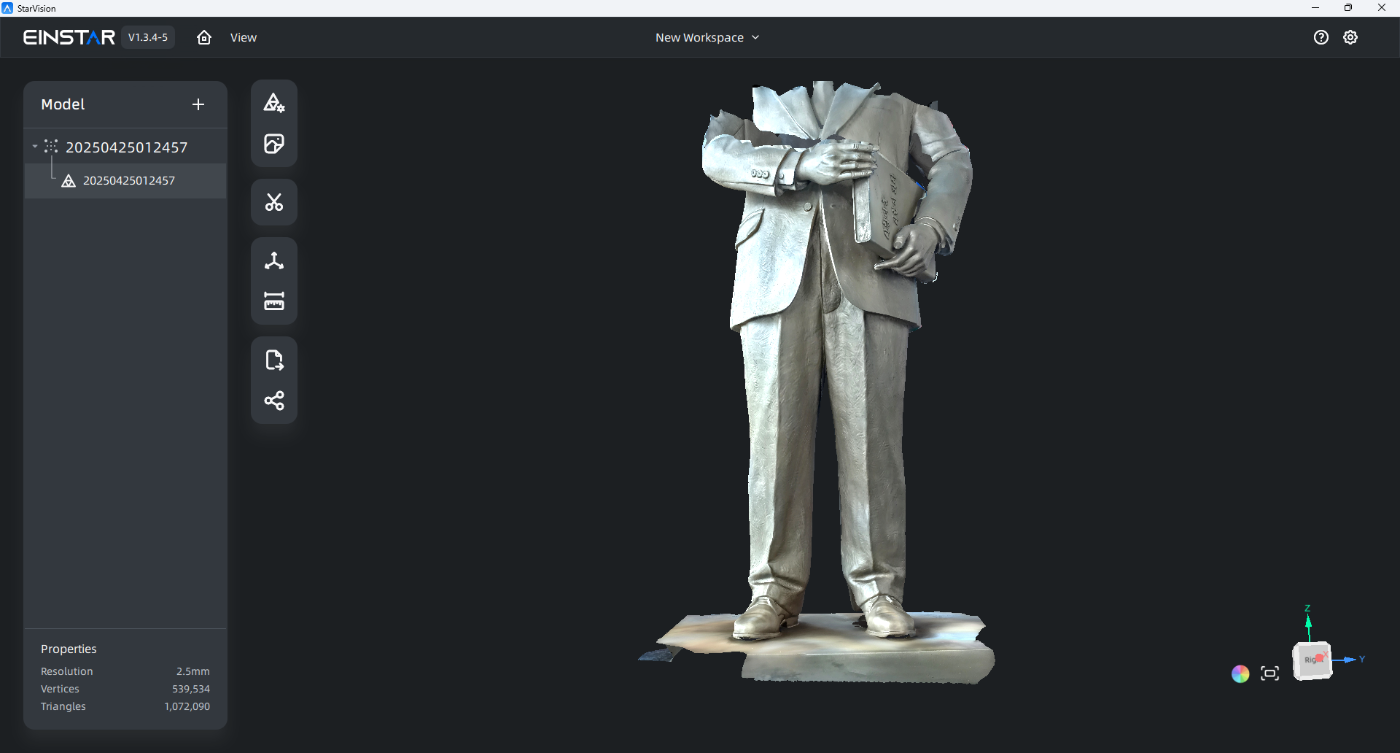

5) 그러면 아래와 같이 편집 화면이 나옵니다.

6) 하단 우측의 원형 텍스쳐 칼라 보이기 / 안보기 버튼을 클릭하면 아래와 텍스쳐를 보기 또는 단색 보기를 할 수 있습니다.

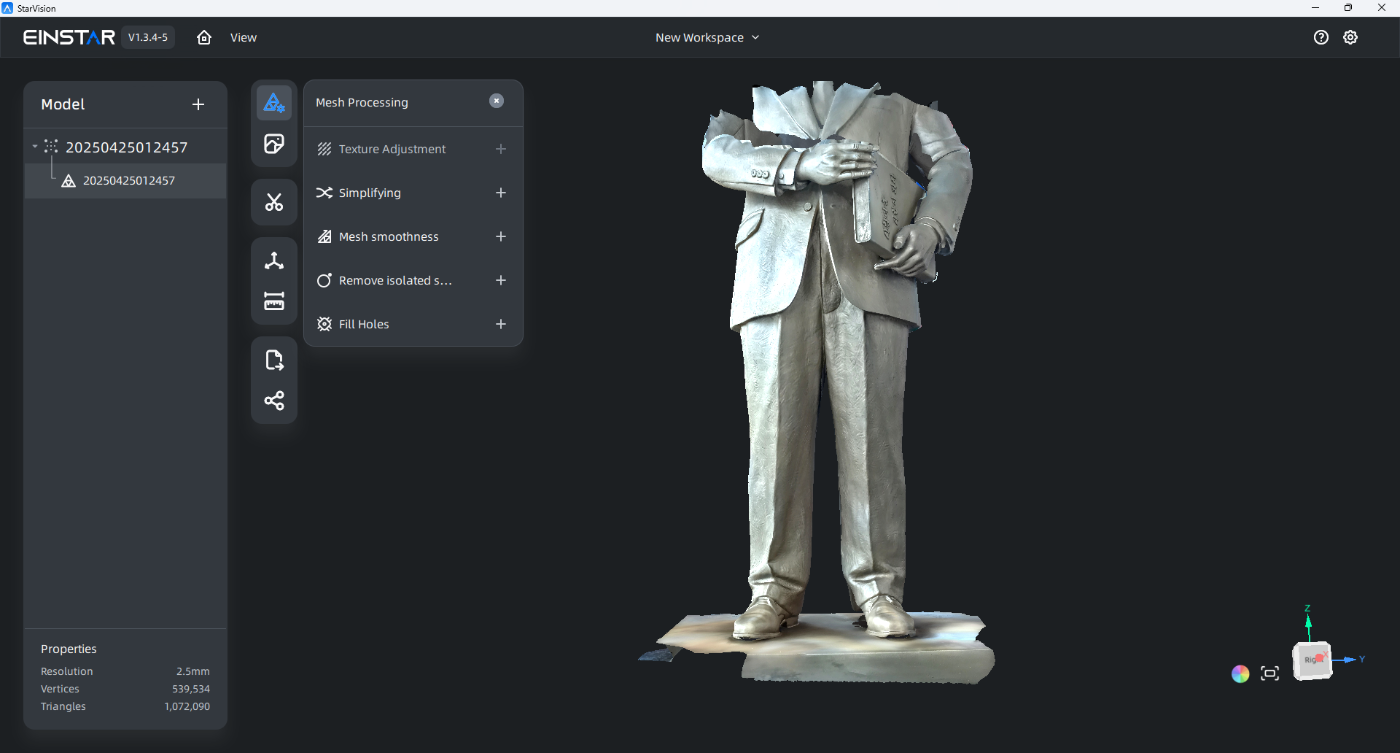

7) 이제 StarVision 메뉴를 사용해 보겠습니다.

메쉬 프로세싱

• Texture Adjustment : 텍스쳐 칼라를 조절할 수 있습니다.
• Simplyfying : 메쉬의 전체 사이즈를 줄일 수 있습니다.
• Mesh Smoothness : 전체적으로 메쉬를 부들럽게 할 수 있습니다.
• Remove isolated ... : 떨어져 있는 비 정상적인 메쉬를 삭제하는 기능 입니다.
• Fill Holes : 구멍 채우기로 3D스캔이 되지 않은 부분의 구멍을 채울 수 있습니다.

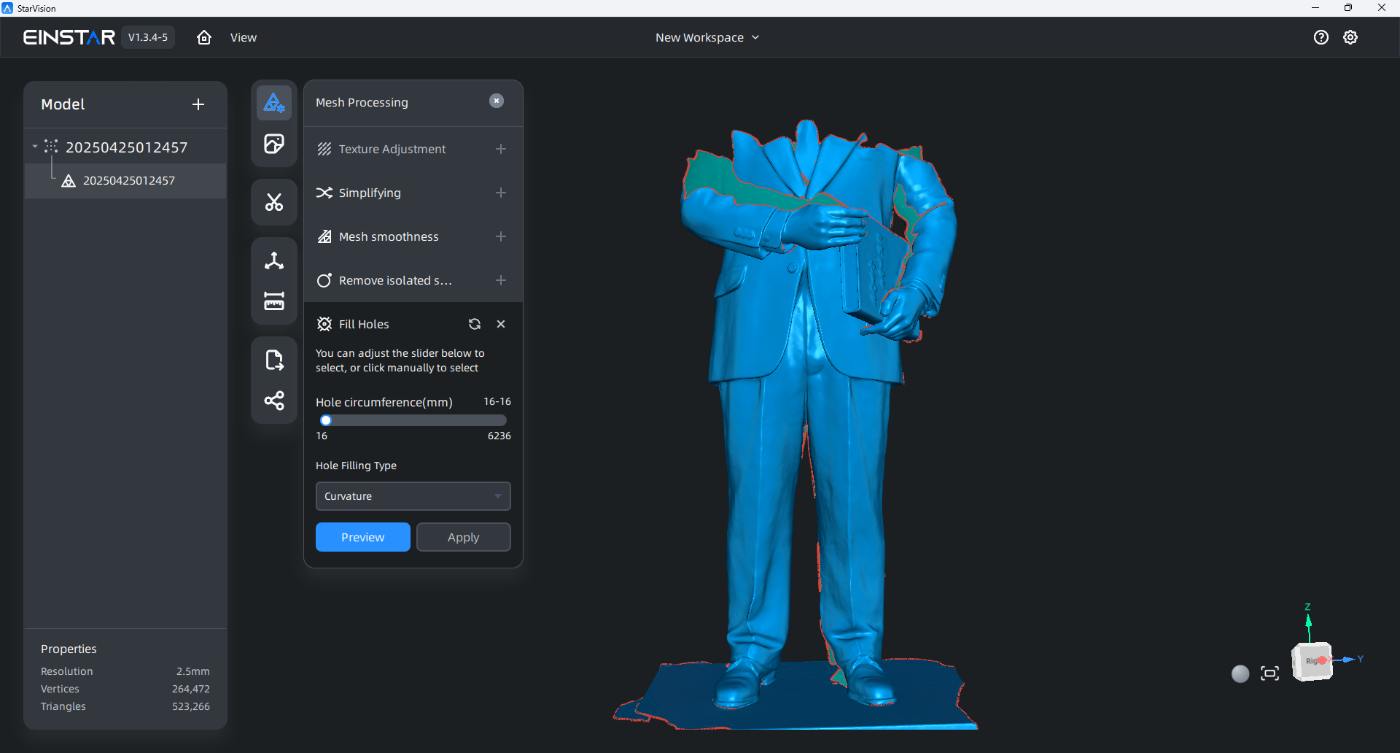

메쉬 프로세싱 중 Fill Holes

• Fill Holes : 구멍 채우기로 3D스캔이 되지 않은 부분의 구멍을 채울 수 있습니다.
• Fill Holes를 선택하면 Hole Cicumference (mm)를 조절하여 채우는 구멍 사이즈를 조절할 수 있습니다.
• 전체를 꽉 찬 메쉬를 바꾸려면 최대한으로 이동바를 우측으로 이동하면 됩니다.

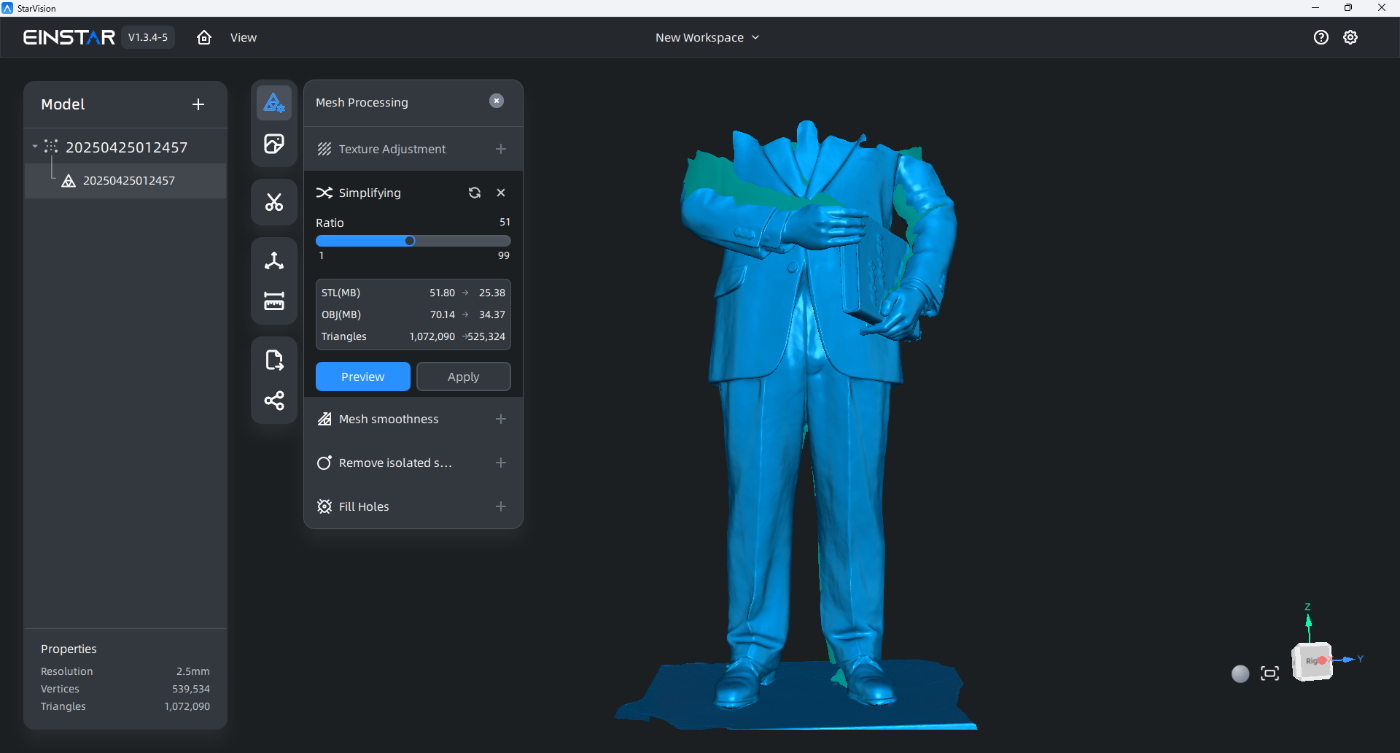

메쉬 프로세싱 중 Simplifying

• Simplyfying : 메쉬의 전체 사이즈를 줄일 수 있습니다.
• 메뉴를 선택하면 파일 사이즈를 줄일 수 있는데 STL, OBJ, Triangles 수가 줄어 드는 것을 보실 수 있습니다.
• 알맞게 이동바를 조정하여 선택 후 PreView를 클릭하여 메쉬를 선택 후 Apply를 선택하시면 됩니다.

나머지 메뉴 ...

나머지 메뉴는 클릭해 보시면 쉽게 아실 수 있는 메뉴들이고 stl 또는 obj로 내 보내시여 활용하시면 됩니다.
